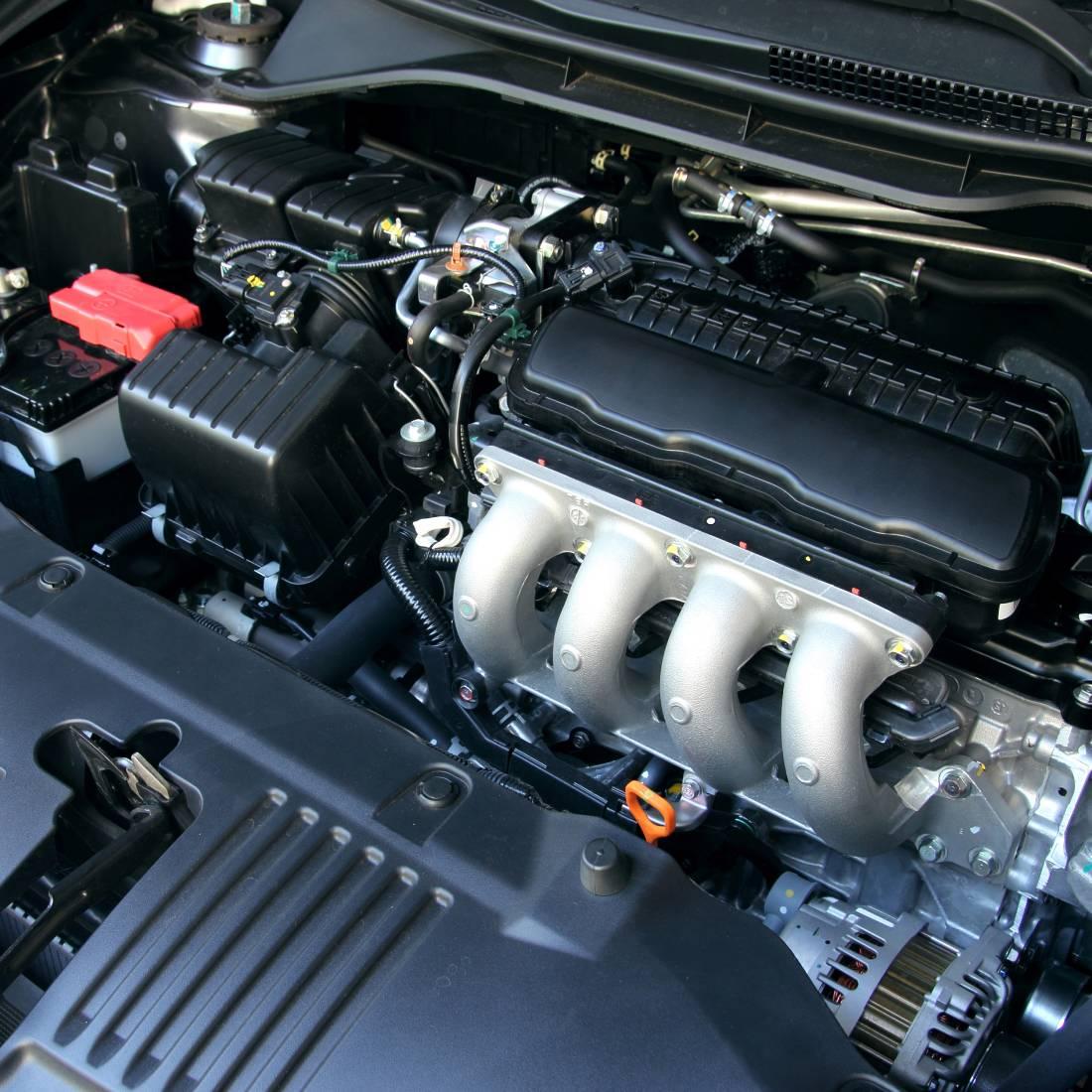

Manifold Nedir? Emme ve Egzoz Manifoldu Arızası Nasıl Anlaşılır?

Manifold, içten yanmalı motorlarda hava-yakıt karışımını silindirlere eşit bir şekilde dağıtan ve yanma sonucu oluşan egzoz gazlarını motordan güvenle uzaklaştıran kritik bir motor donanımıdır. Araç performansının, tork üretiminin ve yakıt verimliliğinin doğrudan bağlı olduğu bu parça arızalandığında; motorda güç kaybı, artan yakıt tüketimi, rölanti dengesizlikleri veya kabin içine sızan kötü kokular gibi sürüş konforunu bozan belirgin işaretler ortaya çıkar. Motorun sağlıklı çalışmasını korumak, istenmeyen performans kayıplarını önlemek ve daha büyük mekanik sorunlarla karşılaşmamak adına bu arıza belirtilerinin erken fark edilerek müdahale edilmesi hayati önem taşır.

Manifold Nedir?

Manifold, otomobil motorlarındaki akışkanların, yani gaz veya sıvı formdaki maddelerin tek bir kaynaktan çoklu kanallara veya çoklu kanallardan tek bir çıkışa yönlendirilmesini sağlayan özel tasarımlı bir boru sistemidir. Temel olarak motor bloğuna monte edilen bu parça, silindirlerin ihtiyacı olan taze havanın içeri alınması ve içeride oluşan atık gazın dışarı atılması sürecinde köprü görevi üstlenir. Motorun nefes alıp vermesini sağlayan bir solunum sistemine benzetilebilecek olan manifold, kullanım amacına göre basınca, titreşime ve yüksek sıcaklıklara dayanıklı materyallerden üretilir.

Modern araçlarda manifold gövdeleri genellikle ısıya dayanıklı döküm demir, paslanmaz çelik, alüminyum veya hafifletilmiş kompozit plastiklerden imal edilir. Sistemin tasarımı, boru uzunlukları ve çapları, motorun hacmine ve silindir sayısına göre mühendislik hesaplamalarıyla belirlenir. Bu kusursuz tasarım, aracın her devir bandında maksimum verimle çalışmasına olanak tanırken aynı zamanda emisyon değerlerinin standartlar dahilinde kalmasını garanti eder.

Manifold Ne İşe Yarar?

Manifoldun temel işlevi, motorun yanma odalarında gerçekleşen patlama tepkimesinin kesintisiz, dengeli ve verimli bir döngüde devam etmesini sağlamaktır. Dışarıdan alınan temiz havayı veya önceden hazırlanmış hava-yakıt karışımını her bir silindire eşit oranda ulaştırarak homojen bir yanma ortamı yaratır. Motor performansı doğrudan yanma odasına giren oksijen kalitesine bağlı olduğu için, hava akışının pürüzsüz şekilde yönlendirilmesi büyük bir öneme sahiptir.

Yanma işlemi tamamlandıktan sonra ise açığa çıkan yüksek ısıdaki ve basınçtaki zararlı atık gazları hızlıca toplayarak egzoz sistemine doğru sevk eder. Bu iki yönlü taşıma işlemi sayesinde motorun kendi atık gazı içinde boğulmadan çalışması, gaz pedalına basıldığında anında tepki vererek ideal tork gücü üretmesi mümkün hale gelir. Hem emiş hem de atım süreçlerinde akışı optimize ederek motor mekaniğinin sorunsuz işlemesine zemin hazırlar.

Manifold Türleri Nelerdir?

Otomotiv endüstrisinde, motorun çalışma prensibine ve üstlendiği taşıma görevine bağlı olarak iki farklı manifold tipi kullanılır. Bu iki tür, motor bloğunun zıt yönlerine konumlandırılarak birbirini tamamlayan süreçleri yönetir.

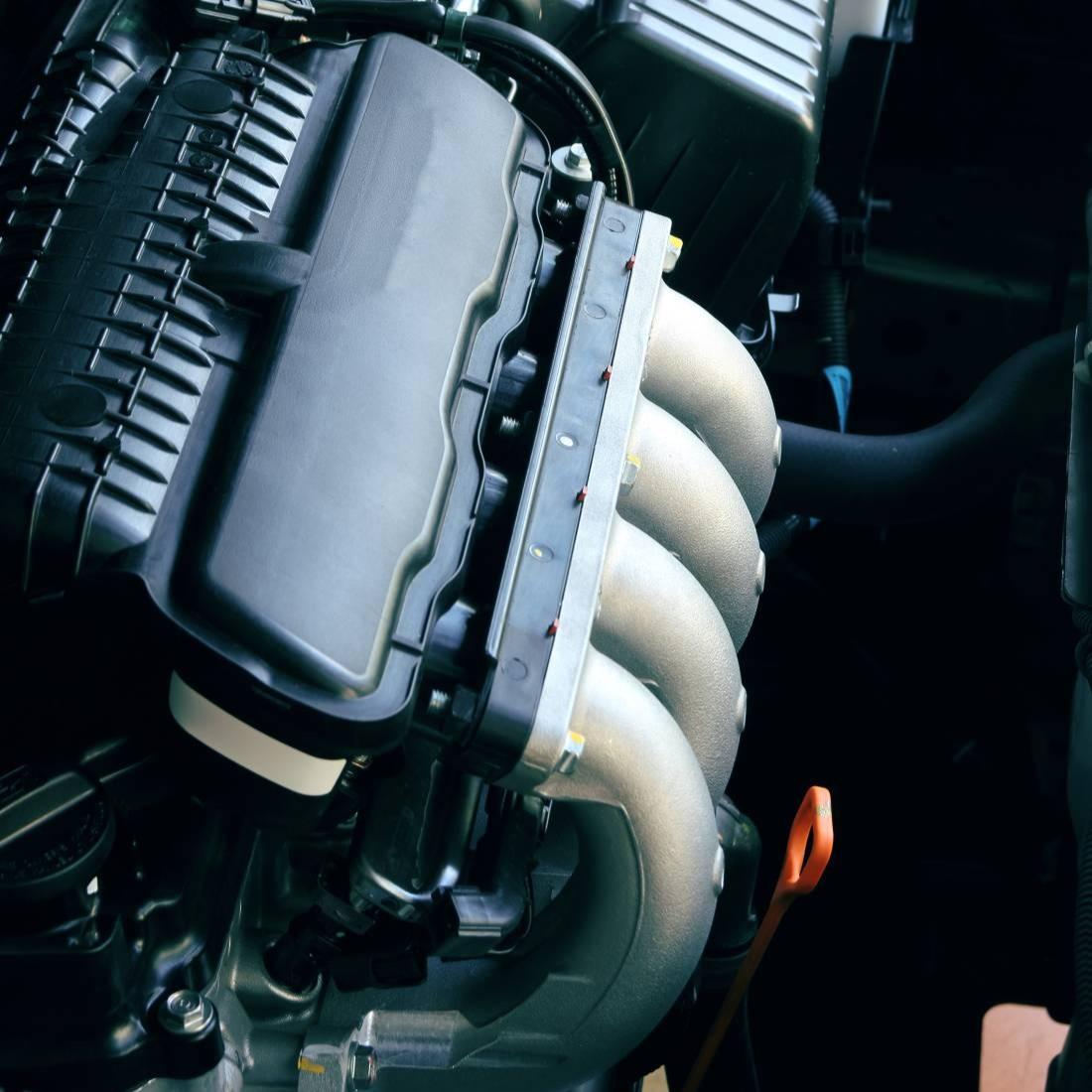

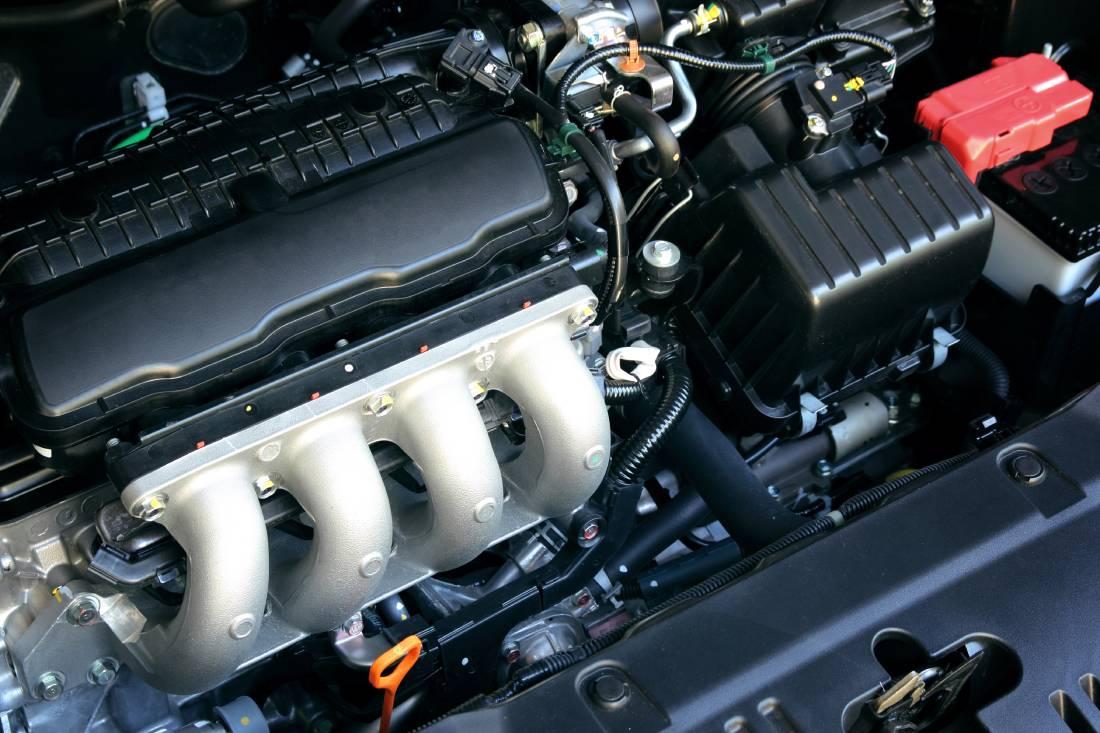

Emme Manifoldu

Emme manifoldu, atmosferden hava filtresi aracılığıyla gelen temiz havanın veya enjeksiyonlu sistemlerde hazırlanan hava-yakıt karışımının motor silindirlerine giriş yaptığı kritik bölümdür. Silindirlerin emme zamanında oluşturduğu vakum etkisiyle içeri çekilen hava, bu parçanın kavisli ve aerodinamik kanalları sayesinde her bir yanma odasına eşit miktarda dağıtılır. Yeni nesil enjeksiyonlu araçlarda genellikle pürüzsüz iç yüzeye sahip kompozit plastiklerden üretilerek hem ağırlık tasarrufu hem de daha serin bir hava akışı sağlanır, böylece motorun volümetrik verimliliği artırılır.

Egzoz Manifoldu

Egzoz manifoldu, silindirlerdeki yanma işlemi bittikten sonra ortaya çıkan sıcak, yüksek basınçlı ve zehirli gazları toplayarak aracın genel egzoz sistemine aktaran dayanıklı metal parçadır. Motor bloğuna doğrudan bağlı olan bu bileşen, sürekli olarak yüzlerce derecelik aşırı ısıya maruz kaldığı için genellikle kalın döküm demir veya paslanmaz çelik borulardan üretilir. Ana işlevi, tüm silindirlerden gelen farklı gaz çıkışlarını tek bir noktada birleştirerek gazın geri basınç (backpressure) yapmasını engellemek ve motoru rahatlatmaktır.

Emme Manifoldu Nedir ve Görevleri Nelerdir?

Emme manifoldu, motorun ihtiyaç duyduğu oksijenin yanma odalarına planlı ve kontrollü bir şekilde ulaştırılmasından sorumlu olan, aracın solunum yolunun başlangıç noktasıdır. Enjektörlerin hava akışına yakıt püskürttüğü sistemlerde havanın silindirlere ulaşmadan önceki son durağı konumundadır ve sürüş dinamikleri üzerinde belirleyici bir role sahiptir. Bu önemli motor parçasının üstlendiği başlıca görevler şunlardır:

• Silindirlere hava ve yakıt karışımını homojen bir şekilde dağıtarak sarsıntısız, dengeli ve verimli bir yanmayı destekler.
• Gaz kelebeğinden geçen havanın hızını ve yönünü ayarlayarak devir değişikliklerinde motorun anlık oksijen ihtiyacını kusursuz şekilde karşılar.
• Motorun çalışmasıyla oluşan vakum enerjisini kullanarak fren servosu gibi aracın yardımcı sistemlerinin devreye girmesi için gereken emiş gücünü temin eder.

Gelişmiş aerodinamik tasarımı sayesinde bu görevleri eksiksiz yerine getiren emme manifoldu, motorun çekiş performansını her koşulda maksimum seviyede tutmayı başararak sürüş deneyimini doğrudan iyileştirir.

Egzoz Manifoldu Nedir ve Görevleri Nelerdir?

Egzoz manifoldu, silindir içerisinde patlama gerçekleştikten sonra pistonun yukarı hareketiyle dışarı itilen atık gazların motordan ilk çıkış yaptığı toplayıcı ünitedir. Tasarımı itibarıyla her bir silindire ayrı ayrı bağlanan boruların tek bir ana hat üzerinde birleştiği bir yapı sunar. Doğrudan motor bloğuna monteli bu dayanıklı parçanın temel görevleri şu şekilde sıralanabilir:

• Yanma sonucu ortaya çıkan zehirli ve sıcak gazları silindirlerden hızla uzaklaştırarak yanma odasını yeni bir döngü için temiz bırakır.
• Gazların birbirine çarparak türbülans yaratmasını önleyen iç yapısıyla egzoz geri basıncını aracın gereksinimlerine göre en iyi seviyede dengeler.
• Üzerinde konumlanan oksijen sensörlerine ev sahipliği yaparak gaz içeriğini analiz eder ve motor kontrol ünitesine yakıt karışımının anlık düzenlenmesi için hayati veriler iletir.

Sürekli yüksek ısı stresi altında çalışan bu bileşen, zararlı gazların güvenli bir şekilde katalitik konvertöre yönlendirilmesini sağlayarak motor çevresinin aşırı ısınmasını önler ve çevresel emisyonların düşürülmesine de yardımcı olur.

Emme Manifoldu Arızası Nasıl Anlaşılır?

Emme manifoldunda meydana gelen yapısal çatlaklar, kırıklar veya conta yüzeylerindeki kaçaklar, motorun hava-yakıt dengesini doğrudan bozarak aracın genel sürüş dinamiklerine yansıyan çeşitli belirtiler üretir. Bu belirtileri doğru gözlemlemek, arızanın büyümeden tespit edilmesinde büyük kolaylık sağlar.

Motorda Güç Kaybı ve Performans Düşüklüğü

Manifold sistemine kontrol dışı fazladan hava girmesi (vakum kaçağı), motor beyninin hesapladığı hava-yakıt karışımının fakirleşmesine neden olur ve motor istenilen patlama gücüne ulaşamaz. Özellikle gaza basıldığında aracın geç tepki vermesi, yokuş çıkarken zorlanması veya ani hızlanma anında kesiklik yaşaması emme manifoldu sorunlarına işaret eder. Yanma odasına giren dengesiz hava miktarı aracın tork üretimini doğrudan düşürür.

Yakıt Tüketiminde Anormal Artış

Motor kontrol ünitesi (ECU), emme manifoldundan sızan fazla havayı oksijen sensörleri aracılığıyla algıladığında, karışımı ideal dengeye getirebilmek için silindirlere daha fazla yakıt püskürtülmesi komutunu verir. Bu telafi çabası, aracın normalden çok daha fazla yakıt harcamasına yol açar. Sürüş alışkanlıkları ve yol koşulları değişmemesine rağmen yakıt göstergesinin her zamankinden hızlı düşmesi, arka planda gizlenen bir manifold kaçağının en belirgin sonuçlarından biridir.

Rölantide Dalgalanma ve Titreme

Sağlıklı ve sızdırmaz bir motorda rölanti devri sabit, akıcı ve titreşimsiz olmalıdır; ancak manifold arızasında sisteme dışarıdan sızan düzensiz hava akışı rölanti dengesini anında bozar. Araç park halindeyken veya trafik ışıklarında rölantide beklerken devir saati ibresi sürekli aşağı yukarı hareket eder, motor normalden daha sarsıntılı ve vuruntulu çalışır. İleri seviye vakum kaçaklarında ise araç rölantiyi tutturamayarak stop etme eğilimi gösterir.

Motor Arıza Lambasının Yanması

Modern araçların gelişmiş sensör donanımları, emme manifoldundaki hava sızıntılarını ve basınç sapmalarını milisaniyeler içinde tespit ederek sürücüyü gösterge paneli üzerinden uyarır. Vakum kaçağından kaynaklanan fakir karışım hataları veya MAP (Manifold Mutlak Basınç) sensörünün okuduğu tutarsız veriler nedeniyle gösterge panelinde motor arıza lambası yanar. Araca bağlanan bilgisayarlı diyagnostik cihazlarıyla hata kodları okunduğunda, sorunun emme manifoldundan kaynaklandığı net bir şekilde anlaşılır.

Egzoz Manifoldu Arızası Nasıl Anlaşılır?

Egzoz manifoldu, motor çalıştığı süre boyunca yüksek sıcaklık değişimlerine ve basınç dalgalarına maruz kaldığı için zamanla yorulabilir ve hasar görerek kendini fiziksel, işitsel işaretlerle belli etmeye başlar.

Araç İçine Gelen Kötü Egzoz Kokusu

Manifold gövdesi üzerinde bir çatlak oluşmuşsa veya bağlantı noktasındaki contada bir sızdırmazlık sorunu varsa, zehirli atık gazlar egzoz borusuna ulaşmadan doğrudan motor kaputunun altına yayılır. Kaput altında biriken bu çiğ gazlar, aracın havalandırma (klima/kalorifer) sistemi aracılığıyla araç kabinine emilerek yoğun bir egzoz kokusuna neden olur. Bu durum sadece konforu bozmakla kalmaz, aynı zamanda karbonmonoksit soluma riski taşıdığı için sağlık açısından son derece tehlikelidir.

Motordan Gelen Yüksek Ses ve Tıslama

Normal şartlarda egzoz gazlarının patlama sesi aracın susturucu sistemi tarafından sönümlenir, ancak egzoz manifoldu bölgesinde bir kaçak varsa gazlar direkt olarak atmosfere yüksek bir basınçla çıkar. Motor çalıştırıldığında, özellikle ilk marş anında veya gaza yüklenildiğinde motor bölümünden belirgin bir patırtı, tıkırtı ya da ritmik bir hava tıslama sesi duyulur. Motor bloğu ısındıkça metalin genleşmesiyle bu kaçak sesi bazen hafifleyebilir ancak sorun mekanik olarak devam eder.

Motor Kaputu Altından Gelen Duman

Çatlayan veya contası yanan egzoz manifoldundan kaçan aşırı sıcak gazlar, motor çevresindeki plastik aksamlara, kablolara veya motor bloğu üzerinde birikmiş yağ kalıntılarına temas edebilir. Bu yüksek ısılı temas sonucunda buharlaşma veya hafif yanmalar meydana gelerek motor kaputunun altından gri, siyah veya beyaz renkte dumanlar yükselmesine yol açar. Özellikle araç dururken kaput kenarlarından duman sızdığını görmek, manifold bölgesinde tehlikeli bir ısınma ve kaçak olduğunun habercisidir.

Yakıt Verimliliğinin Azalması

Egzoz manifoldundaki bir sızıntı, motorun hava-yakıt oranını ayarlayan oksijen sensörlerinin egzoz gazındaki oksijen miktarını yanlış hesaplamasına sebep olur. Sensör, manifolddaki çatlaktan içeri giren temiz havayı algılayarak karışımın fakir olduğunu zanneder ve motor beynine daha fazla yakıt göndermesi için hatalı bir sinyal iletir. Sonuç olarak motor gereğinden fazla zengin karışımla çalışır ve aracın kilometre başına tükettiği yakıt maliyeti ciddi oranda artış gösterir.

Manifold Çatlağı veya Sızıntısı Neden Olur?

Manifold donanımları son derece dayanıklı materyallerden üretilmiş olsalar da, kaput altındaki zorlu çalışma koşulları ve çeşitli çevresel faktörler zaman içinde parçanın yapısal bütünlüğünü bozarak arızalara zemin hazırlar.

Motorun Aşırı Isınması

Soğutma sistemindeki bir arıza, su pompası arızası veya termostat problemi nedeniyle motorun hararet yapması, manifoldu oluşturan materyallerin tolere edemeyeceği kadar yüksek sıcaklıklara ulaşmasına neden olur. Özellikle alüminyum ve döküm demir malzemeler, aşırı ısınmanın ardından hızlıca soğuduğunda termal şoka girerek gövdelerinde mikro çatlaklar oluşturur. Plastik bazlı emme manifoldlarında ise motorun aşırı ısınması doğrudan malzemenin erimesine, eğilmesine ve formunu kaybetmesine yol açar.

Metal Yorgunluğu ve Yıpranma

Egzoz manifoldu, her sürüşte yüzlerce dereceye kadar ısınarak genleşir ve kontak kapatıldığında ortam sıcaklığına dönerek büzülür. Yıllar boyunca devam eden bu sürekli genleşme ve büzülme döngüsü, malzemenin moleküler yapısını zayıflatarak kaçınılmaz bir metal yorgunluğuna sebep olur. Belirli bir kilometre veya yaş sınırını aşan araçlarda, sadece zamanın, yüksek devirli kullanımların ve doğal fiziksel yıpranmanın bir sonucu olarak manifold gövdesinde kendiliğinden çatlaklar gözlemlenebilir.

Manifold Contalarının Hasar Görmesi

Manifoldun motor bloğuna kusursuz bir şekilde oturmasını ve gaz/hava sızdırmazlığını sağlayan ara contalar, zamanla maruz kaldıkları sıcaklık değişimleri yüzünden kuruyarak, sertleşerek veya yanarak işlevini yitirir. Manifold parçasının kendisinde hiçbir fiziksel hasar veya çatlak olmasa bile, aşınmış bir conta vakum veya egzoz kaçağı oluşması için tek başına yeterli bir nedendir. Ayrıca motordaki aşırı titreşimler ve motor yağının veya soğutma sıvısının contalar üzerine damlaması da bu aşınma sürecini hızlandıran faktörlerdendir.

Manifold Tamiri ve Değişimi Nasıl Yapılır?

Manifold arızalarının çözümü, sorunun asıl kaynağına, parçanın üretim materyaline ve hasarın büyüklüğüne göre farklı onarım stratejileri gerektirir. Eğer sorun sadece sızdırmazlığı sağlayan contalardaysa işlem nispeten kolaydır; manifold uzman bir teknisyen tarafından dikkatlice yerinden sökülür, yüzeylerdeki eski conta kalıntıları iyice temizlenir ve yeni kaliteli contalar takılarak cıvatalar üreticinin belirlediği tork değerlerinde sıkılır. Ancak sorun manifoldun kendi gövdesindeki bir çatlak ise onarım karmaşıklaşır. Döküm demir egzoz manifoldları bazı durumlarda yüksek ısıya dayanıklı özel döküm kaynak yöntemleriyle tamir edilebilir. Buna rağmen kaynak işlemi ısı farklılıkları nedeniyle her zaman kalıcı bir çözüm sunmaz ve aynı yerin yakınından tekrar çatlama riski oldukça yüksektir.

Plastik yapılı emme manifoldlarında meydana gelen çatlaklarda veya onarılamayacak kadar korozyona uğramış, formu bozulmuş metal manifoldlarda ise tek ve en sağlıklı yöntem arızalı parçanın yenisiyle değiştirilmesidir. Değişim işlemi sırasında yakıt hatları, hassas sensör bağlantıları, gaz kelebeği ve soğutma sıvısı hortumları söküldüğü için bu işlemin mutlaka donanımlı bir serviste yapılması şarttır. Yeni parça montajında orijinal (OEM) veya üst düzey eşdeğer kalitede ürünlerin kullanılması, motorun uzun vadeli performansı ve sürüş güvenliği açısından kritik bir önem taşır.
